G812/G814 邊緣融合器
Quick Overview
G810 是G800 系列的升級型號。主要區別在於紅外控制器及電腦工具支援17 * 9幾何調整和120 * 68控制點微調。採用完整的新 GCT 電腦工具。它為PC工具操作提供了更友好的介面。用戶可以隨時在GCT和紅外控制操作之間切換。它支持高達7680 * 1200 / 30Hz的輸入解析度。輸出支援 WUXGX/2048*1080 解析度。
G810 有兩個機種， G812是單一處理模組 (雙通道)，G814是兩個處理模組 (四通道)。具有圖像變形、幾何對齊、圖像堆疊、邊緣融合和邊緣遮蔽等能力。每個處理模組設計了四個輸入、兩個輸出和一個集聯串接埠。用戶可以在一個銀幕中顯示一個大的邊緣融合圖像或各通道獨立圖像。每一模組獨立圖像的信號源須來自 HDMI+DP、HDMI+VGA 或 DP+VGA。用戶可以利用低成本無鏡頭位移、曲面調整或融合功能的投影機，以建構大規模、高畫質的邊緣融合系統。GeoBox融合系統可以不需要有電腦、額外的設備或特殊的專用軟體。它是一種低入口門檻，可靠和經濟實惠的邊緣融合解決方案。
G810每個模組各有2 x HDMI，1個DP，1個VGA輸入端口和 2個HDMI輸出端口。輸入支持最高到 7680*1200 @30Hz, 4096 * 2160 @60Hz的 4:4:4全色彩取樣。輸出支持高達WUXGA 或 2048 * 1080 @ 60Hz。 它集成了10位元高端處理器、運動自適應去交錯、低角度平滑演算法和3:2/2:2下拉的電影模式處理，並且支持非VESA標準輸入時序 ，可連接各種輸入訊號源。
G810具備高階影像變形處理技術。 用戶可以使用紅外線搖控器，GCT PC 工具或WebGui網絡介面，來實現邊緣融合和複雜的幾何調整，最高可達17 * 9幾何調整和120 * 68控制點微調；IR控制器及GCT可以同時做機器的設定，設定結果即時儲存在機器裡面 。處理器有內建多種網格圖案、格線顏色和樣式。在幾何調整裡增加了"W"形狀直角影像處理以及線性網格大小調整的新功能。 在邊緣融合區域顏色微調中，可以做分開RGB伽瑪校正，每個輸出可以做單獨顏色校正， 顏色均勻性和 9個區域非邊緣融合區域黑色水平提升。 用戶可以看到即時幾何和顏色調整，以獲得最佳結果 。
HDMI環路支持集聯串接（Daisy Chain connection），最高可達 7680*1200 @30Hz, 4096x2160 @ 60Hz信號。 G810 可以作多台集聯的大顯示屏 。 視頻牆功能，是為每台投影機裁剪和分配圖像位置， 並為邊緣融合設置重疊像素。無需特別軟件，視頻分配器或額外設備，即可實現完整的曲面邊緣融合 。
可支持可編程 EDID 和非 VESA 標準輸入信號。 用戶可以在 1024x768 和 3840x2400 之間創建任何EDID時序，以優化視頻性能。
運用 G810，用戶可以用較低成本的投影機替換高端投影機，無需鏡頭移位、彎曲和邊緣融合功能。它提供簡單的配置，低入口門檻，高成本效益，可靠度高和靈活的解決方案。
G810採用雙電源系統。 用戶可以使用AC 100V-240V電源或外部DC 12V 3A電源，使用交流電源時，用戶將有一個DC 12V 1A輸出用於信號擴展器供電用。
-輸入 / 輸出：
G812有一個處理模塊，G814有兩個處理模塊，每個模塊有以下的I / O組成：
- 輸入端口：2x HDMI，1xVGA，1x DisplayPort 。
- HDMI ＆DisplayPort 支持 7680*1200 @30Hz, 4096 * 2160 @ 60Hz，4：4：4採樣，無壓縮。 VGA 支持高達 WUXGA 或 205MHz 模擬輸入信號。
- 連接各種視頻源，支持非VESA標準的輸入分辨率。
2. 輸出端口：2x HDMI。 可選的輸出分辨率 ：720×480，XGA，WXGA，1280×1024，1366×768，1400×1050，1600×1200，1920×1080（24/30/50/60Hz），2048x1080/60Ｈz， 1920 * 1200/60 Hz。
3. 串接端口：1x HDMI（支持 7680*1200 @30Hz, 4096 * 2160 @ 60Hz ）
4. 信號圖幀鎖定用於多個輸出通道之間的同步。
-圖像變形處理，幾何調整和邊緣融合
- 在幾何調整時，可選擇網格圖案大小 (H＆V: 8-120像素)，顏色和樣式。 網格大小的初始值（default）為32 * 32像素。
- 具有快速邊角對齊，垂直和水平梯形校正，枕形（Barrel）和桶形 (Pincushion) 調整 ，圖像扭曲和圖像90/180/270度旋轉和翻轉的全部功能。
- 一台G814可以連接達四台投影機, 經由G810的串接功能可以達到更多台投影機的擴展, 而且數量沒有限制。
- 透過紅外線遙控器， 做手動幾何對齊, 可以有高達 9 x 5 網格圖案 。
- 運用Gwarp3 PC工具做變形和幾何對齊，通過USB或乙太網實現，在全高清輸出時，可以有高達17x9網格圖案及120x68控制點的影像位置調整，幾何調整範圍:水平 (H) +/- 1200像素，垂直 (V) +/- 1200像素調整範圍。 在完成幾何對齊後，參數可以直接儲存在融合器中，不再需要 PC 工具 。
- 在做"W"型直角牆面的幾何調整時，變形調整範圍高達900像素，轉折點位置調整可達1200像素。

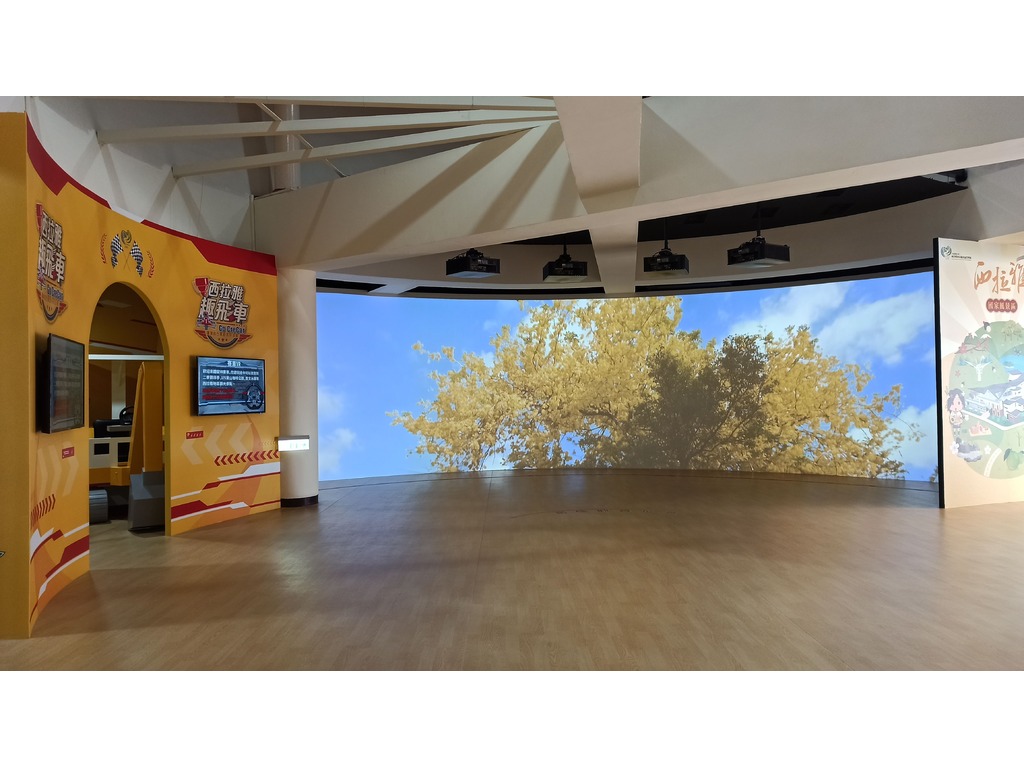

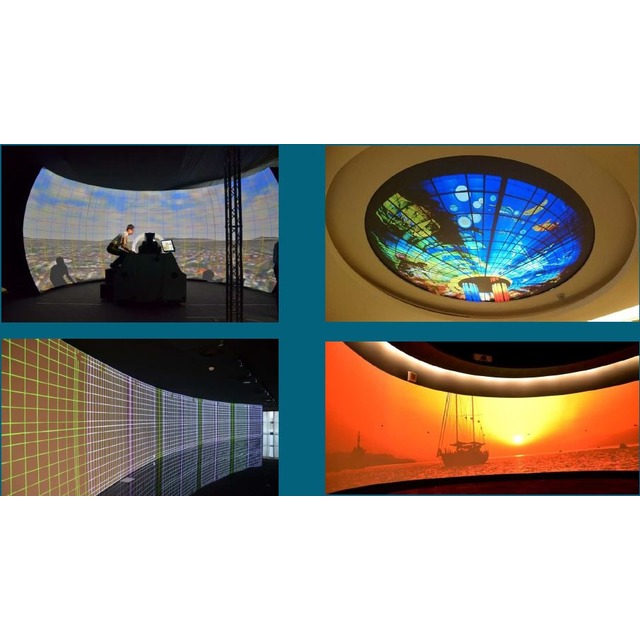

- 可用於平面，曲面和圓柱形銀幕邊緣融合。 4個方向邊緣均可融合，融合範圍可達H = 1920 / V = 1200重疊像素。
- 獨立的RGB伽瑪曲線分開調整，對於邊緣融合區顏色，提供更大的調整彈性。
- 在暗階補償功能中, 最多可以調整9個區域(含垂直及水平)。
- 可作每台投影機個別的白平衡顏色校正 。
- 可以對個別的投影機, 做顏色均勻度的調整。
-高端10位元影像處理器
- 採用10位元的高端處理器，具有3D運動自適應去交錯，低角度平滑演算法和3:2 / 2:2電影模式檢測和恢復功能。
- 完整的色彩調節功能，包括亮度、對比度、色調、飽和度、預設色溫、獨立RGB色彩調節和白平衡校正。
-邊緣遮蔽
透過G810的圖像[位移]功能，可依照幾何調整後的邊緣形狀, 最多可以有500像素的邊緣遮蔽。也有八個控制點的邊緣[遮蔽]功能，每個控制點提供高達900像素的不規則邊緣遮蔽。
-視頻牆功能
- 每台投影機所需圖像的裁剪和位置分配 。
- 重疊像素調整可高達+/-1800像素，用於圖像位置偏移、邊框補償、創建邊緣融合所需像素和影像寬高比的調整 。
- 可連接各種4k / 2k輸入信號，並將圖像分割給顯示設備，無需額外的PC，圖像分割器或其他設備。
- G810也可以用於控制異型視屏牆的控制器，可從單個信號輸入源獲得高達15x15的矩陣分割顯示。
-圖像旋轉和翻轉
圖像可在4k / 30Hz輸入下做90/270 度旋轉或翻轉。 圖像0/180度旋轉和翻轉可支持高達4k / 60Hz的輸入信號。
-多畫面顯示
每一輸出通道可以顯示不同的內容，但有以下限制: HDMI + DP、HDMI + VGA 或 DP+VGA

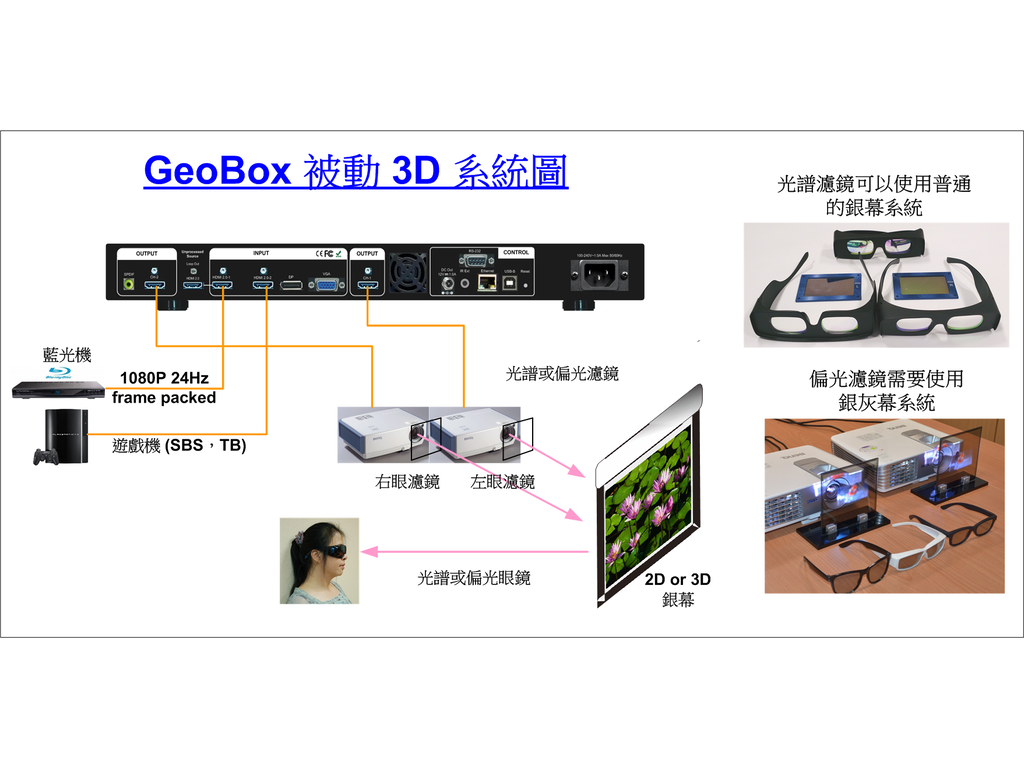

-被動３Ｄ解碼顯示
解碼３Ｄ訊號並輸出左／右眼訊號作為被動３Ｄ顯示。
-系統控制 和其他功能
- 1 U的外殼寬度，便於安裝機架。 專業的設計和可靠。
- 操作溫度：0-45 〫C.相對濕度：10％-90％(非冷凝)。
- 可用低成本投影機替換高端投影機，並實現相同的功能。
- 全功能 OSD可由紅外遙控器來操控 。
- 通過USB，WebGui或乙太網，實現全功能系統設置（包括通過手機或iPad透過WiFi聯網）
- 通過USB或乙太網更新軟件。
- GCT PC工具可以 通過USB或乙太網，同時控制多個處理器 。
- 內部網格圖案， 可以選擇網格像素大小、顏色和样式 ，便於幾何對齊。
- 具RS232和乙太網控制系統，與大多數控制系統相容。
- 當沒有檢測到輸入信號時，用戶可以選擇藍色或黑色背景色。
- 可編程EDID，設定分辨率範圍為H = 1024~3800，V = 720~2400。
- 機器識別碼和可編程IP地址 ，便於同時進行多單元控制。
- 用戶最多可以保存5個設置，可以通過遙控器，RS232，USB或網絡進行調用 。
- 通過輸入信號控制，可自動打開/關閉電源。 當沒有檢測到輸入信號，但它會自動關閉輸出。當偵測到有信號進來，則可以自動打開系統，並輸出信號。
- G800具備交流和直流雙供電系統。 當使用AC電源時，DC電源可以提供12V1A作為信號擴展器用。
- 消耗功率: G812: 12W， G814: 21W
- 尺寸和重量 ：G812: 440x190x44毫米, 2.2公斤， G814: 440x190×55 毫米，2.8 公斤（僅機身）
